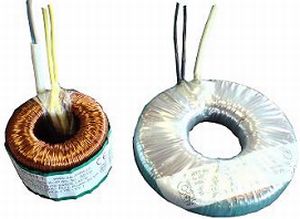

Toroidní transformátor ochranný bezpečnostní
podle EN 61558-2-6
Transformátory jsou vyrobeny podle normy EN 61558-2-6 a určeny pro použití při napájení různých aplikací, kde je zapotřebí bezpečné výstupní napětí do 50 VAC ( při chodu naprázdno). Toroidní jádro zajišťuje velkou variabilitu rozměrů transformátoru. Výkony od cca 10 VA do 5000 VA. Transformátory mohou být jištěny dle přání zákazníka různými jistícími prvky. Primární i sekundární vinutí jsou dle výkonu a provedení vyvedena lanky, nebo drátem v izolační trubičce. Provedení transformátorů může být přizpůsobeno pro montáž do různého prostředí, dle domluvy se zákazníkem.
Technické parametry:
| Primární napětí: | obvykle 115 V nebo 230 V (max. do 1000V) |
| Sekundární napětí: | do 50 V naprázdno |
| Frekvence: | 50 / 60 Hz |
| Izola?ní pevnost: | 4 kV |
| Třída izolace: | B |
| Provozní teplota okolí: | do 40 °C |
| Druh provozu: | S1 trvalý |
| Vývod - primární: | lanko / izola?ní trubi?ka – standard 200 mm, dle p?ání lze upravit |
| Vývod - sekundární: | lanko / izola?ní trubi?ka – standard 200 mm, dle p?ání lze upravit |
| Krytí: | IP 00 - IP 66 |

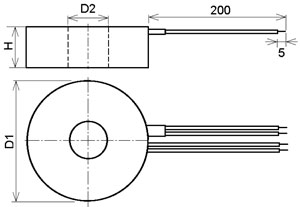

Příklad 1
| P | D1 | D2 | H | m | Cu |
| VA | mm | mm | mm | kg | kg |
| 20 | 59 | 20 | 33 | 0,34 | 0,11 |
| 50 | 76 | 25 | 36 | 0,7 | 0,22 |
| 100 | 95 | 32 | 42 | 1,2 | 0,3 |
| 150 | 102 | 32 | 46 | 1,6 | 0,75 |
| 200 | 111 | 28 | 49 | 2 | 0,8 |
| 250 | 122 | 38 | 56 | 2,4 | 1,01 |
| 300 | 122 | 41 | 64 | 2,85 | 0,95 |
| 400 | 136 | 45 | 65 | 3,6 | 1,18 |
